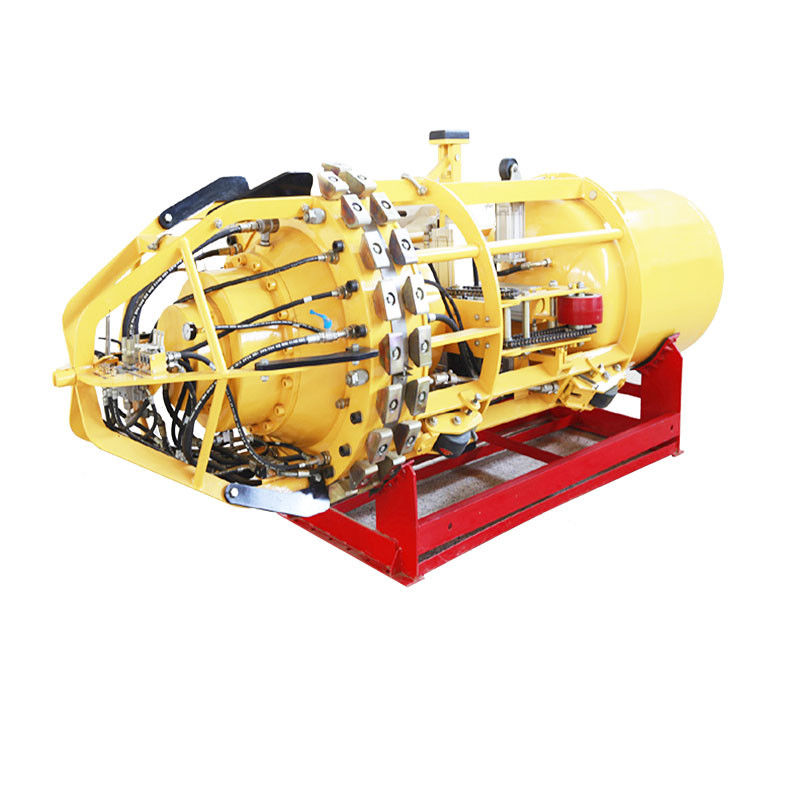

HGND serisi boru hattı pnevmatik iç hizalama kilidi, boru hattı kaynak gereksinimlerini karşılamak için iki boru deliğini hızlıca hizalamak için çelik borunun içinden radyal kuvvet üretir.Güç kaynağı olarak basınçlı hava ile çalışır ve kontrol eder..
Ekipman, sürüş, çalışma ve kontrol için basınçlı hava güç kaynağı olarak kullanır.Özellikle yüksek çevre koruma gereksinimlerine sahip su aktarım boru hattı ve petrol ve gaz boru hattı inşaatı için uygundur, ve 6 "~ 80" boru çapları ve farklı duvar kalınlıkları ile çeşitli boru hattı inşaatını karşılayabilir.
Kendi kendine hareket etmeyen sıkıştırıcı (El ile çekilir)
| MOdel | Boru Boyutu | Piston numaraları | Piston Gücü | L | W | H | Ağırlık | Küp |
| (mm) | (KN) | (mm) | (mm) | (mm) | (kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
Kendi kendine hareket eden klem (kendi gücüyle hareket eder)
| MOdel | Boru Boyutu | Piston numaraları | Piston Gücü | Motor Gücü | Motor numaraları. | L | W | H | Ağırlık | Küp |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (kg) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508-559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559-610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610-660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711-762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762-813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864-914 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914-965 | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016-1067 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168-1219 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219-1270 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321-1372 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574-1676 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727-1727 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | 1930-2032 | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Suhigo Pnömatik İç Klemenin Teknik Özellikleri:
1) Kompakt tasarım, Güvenli ve güvenilir performans
Makul tasarım ve kontrol edilebilir üretim süreci, parçaların performansını sağlamak için çeşitli parçaların işleme doğruluğunu ve boyut doğruluğunu sağlar.
2) Yüksek hizalama doğruluğu ve geniş uygulama alanı
Çekirdek çalışma parçaları uluslararası ünlü markalardan seçilir ve yapısal parçalar CNC işleme merkezi tarafından işlenir, hizalama bileşenlerinin yüksek hizalama doğruluğuna ulaşılır.
3) Genişletilmiş uygulama
Genişleme bloklarını değiştirerek adaptör, boru hattı boyutlarının belirli bir aralıkta değişmesi gereksinimlerini karşılayabilir.Adaptörün uygulama aralığını genişletmek ve birden fazla fonksiyonlu bir makineyi gerçekleştirmek.
4) Temiz, verimli, çevre koruması, güçlü tırmanma yeteneği ve güçlü geçiş yeteneği
Sıkıştırılmış hava güç olarak kullanılır, temiz, verimli ve inşaat HSE yönetimi gereksinimlerini karşılar.
Dünyaca ünlü marka pnevmatik motor ve kompakt yapı tasarımı, enerji tasarrufu ve güçlü tırmanma kapasitesine (> 20°) ve güçlü geçiş kapasitesine sahiptir (30 kat D)
5) Hızlı ayarlama, kolay bakım
Farklı duvar kalınlıklarına adapte edilmesi gerektiğinde, ekipman yüksek iş verimliliği sağlamak için hızlı, uygun ve doğru bir şekilde ayarlanabilir
6) DNQ16' ve üst boyutlu pnevmatik sıkıştırıcı kendi kendine hareket eden bir sisteme sahiptir.
Düzenlenebilir yürüme hızı, daha düşük hava tüketimi ve daha iyi tırmanma performansı.
Frenleme için silindir çift yan genişleme frenleme uygulanır, mükemmel fren gücü ve fren hızı ile.
Yolculuk sistemi ve fren sistemi, rampa operasyonunun esnekliğini ve güvenliğini artırmak için bir gaz yolu kilitini oluşturur.
7) Genişleme sistemine eklenen sınır aygıtı
Önceki vakalarda boru tıkanıklığı kazaları hiç olmamıştı.
